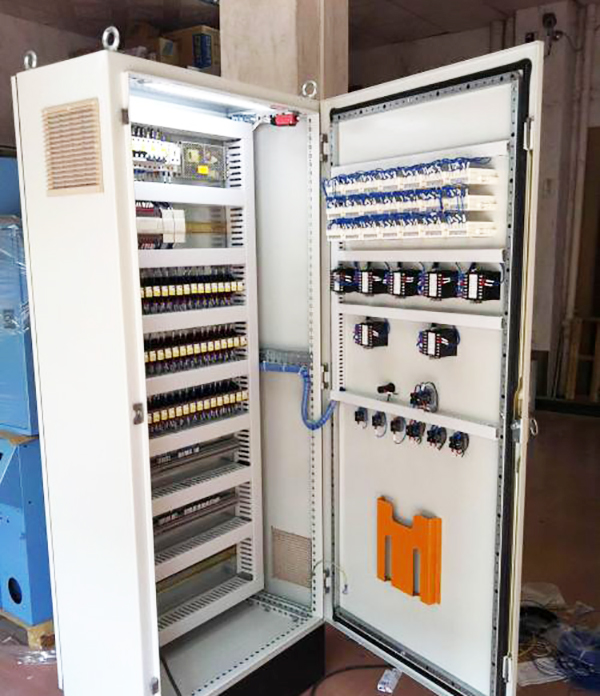

非标机柜

高压柜五防要求你知道吗?专家告诉你

1.对手车柜

(1)只要在任务/实验地位手车才干合闸;

(2)手车合闸后,手车无法挪动;

(3)手车处于断开地位时,接地开关才干合上;

(4)接地开关合闸时,手车无法移至任务地位;

(5)接地开关处于分闸地位时,南阳钣金定制厂家告诉您,电缆室手动或用通用工具无法翻开。

对固定柜爲

(1)防误拉、合断路器;

(2)防误拉、合隔分开关;

(3)防带电挂接地线;

(4)防带接地线送电;

(5)防误进入带电距离。

2. 电气设备三防要求及防污等级

(1)防干冷

(2)防盐雾

(3)防霉菌

正常状况下,净化等级分爲四级,南阳钣金定制厂家告诉您,级别越高,净化越重。(地般条件下,防净化等级达3级)

3.高压短路冲击电流

高压短路时

Ish=1.09I”

ish=1.84I”

ish=2.55I”

Ish=1.5I”

当电流互感器动波动倍数爲K时,动波动校验条件√2K e≥ish

热波动倍数爲KT且工夫爲t时,热波动校验爲(KTI e)2t≥IK2tima;

tima爲假想工夫等于短路切除工夫再加0.05秒。

4.母线陈列顺序及颜色

垂直母线由左右至右:A、B、C、N,直流母线正极在左、负极在右;上下布置的交流母线,由上至下爲A、B、C、N,直流正极在上,负极在下。南阳钣金定制厂家告诉您,程度面置时,由柜后向柜前陈列爲A、B、C、N,直流母线正极在后,负极在前。母线涂色:交流A-黄、B-绿、C-红、PE-黄绿双色、N-淡兰,直流正极爲赭色,负极爲兰色。

注:N的陈列爲引荐顺序,不一定强迫执行。

5.断路器的极限分断才能及运用分断才能的含义?

所谓极限分断才能,指在此短路电流下,断路器可以分断,但会遭到严重损坏,南阳钣金定制厂家告诉您,必需经过大修或许停止改换,才干持续运转,运用分断才能指在此电流下,断路器当然可分断电流,分断后可不经任何处置持续任务,采用极限分断才能,可降低造价,但分断极限电流后要改换或大修开关,这是其缺乏之处,但现实上很难发作短路,即便短路短路电流也未必到达极限值。

6.指示灯及按钮陈列顺序及颜色,指示灯装置高度、电压表电流表装置地位。

电源指示灯白色在右(断电),绿色在左(合闸),白色(断电)按钮在绿灯下方,绿色(合闸)按钮在红灯下方。南阳钣金定制厂家告诉您,指示灯高度不宜超越2米,电压表位左、电流表位右,电流表与互感器对应。
